S2016-kaikuluotain

SKU: 000-12187-001

S2016-yksikössä on CHIRP-tekniikkaa tukeva luotain ja 16 tuuman laajakuvanäyttö. Laite näyttää kattavat historiatiedot, ja intuitiivisten valintanäppäinten ansiosta käyttö onnistuu luotettavasti kaikissa olosuhteissa. Kaikuluotaimen voi yhdistää saumattomasti muihin Simrad-näyttöihin, jolloin se tarjoaa charter-alusten kapteeneille ja pitkän matkan urheilukalastusaluksille luotettavuudeltaan itsenäistä kaikuluotainjärjestelmää vastaavan järjestelmän.
3 718,76 € SVH (sis. ALV)
Etsi jälleenmyyjä

Tuotetiedot

Integroitu CHIRP-kaikuluotain

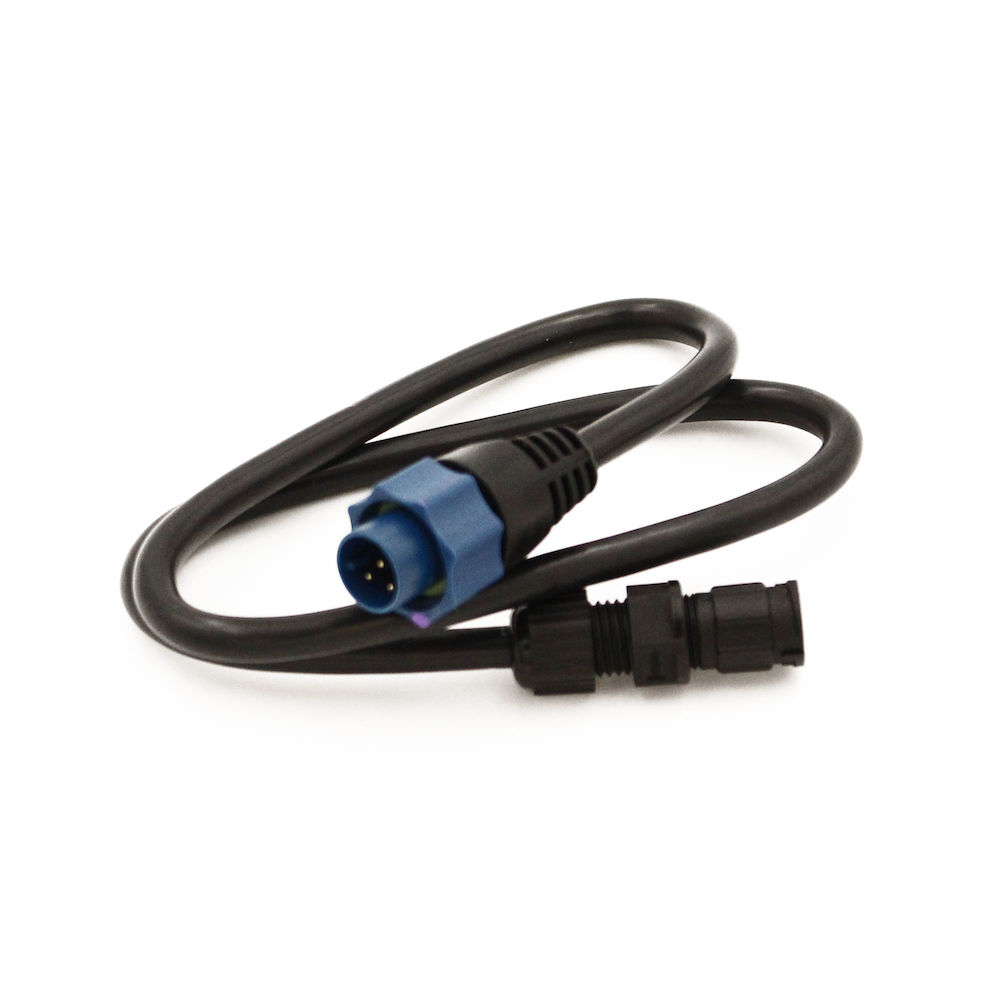

S2000-sarjan näytöissä on sisäänrakennettu kaikuluotainmoduuli, joka tuottaa perinteistä luotainta paremman tarkkuuden ja kuvan kirkkauden sekä parannetun kohteen erottelun hyödyntämällä CHIRP-teknologiaa. Simradin tekniikan ansiosta CHIRP-tekniikkaa voidaan käyttää erityisten CHIRP-kaikuantureiden lisäksi myös perinteisten yksitaajuuksisten kaikuantureiden kanssa. Voit päivittää CHIRP-tekniikkaan edullisesti asentamalla nykyiseen kaikuanturiisi S2000-sarjan kaikuluotaimen. Asennus käy helposti Simrad- ja Airmar-kaikuantureiden plug-and-play-porttien ja 7-nastaisten sinisten liittimien ansiosta. Useilla lisävarusteena saatavilla sovittimilla asennus käy helposti myös muihin kaikuanturityyppeihin.

16 tuuman laajakuvanäyttö
S2016-kaikuluotain tuottaa erinomaista tietoa pystysuunnassa, ja 16 tuuman laajakuvanäytössä näkyy kattava kaikuluotaushistoria. Tämän ansiosta lähennys, loitonnus- ja selaustoimintoja tarvitaan vähemmän ja lupaavia alueita on helppo palata tarkastelemaan myöhemmin. Näytön vieressä olevilla pikavalikkonäppäimillä näytössä näkyvien keskeisten asetusten ja toimintojen valinta onnistuu intuitiivisesti yhdellä painalluksella. S2016-kaikuluotaimen painikkeet ovat kestäviä ja suurikokoisia, ja niissä on hyvä käyttötuntuma. Siten niitä on helppo käyttää myös kovassa merenkäynnissä ja suurilla nopeuksilla. Käyttäjän märät kädet tai hanskat eivät myöskään häiritse painikkeiden käyttöä. HDMI-ulostulon ansiosta voit tarkastella sisäänrakennettua näyttöä toisesta näytöstä, jolloin saat käyttöösi kaksi kaikuluotainnäkymää ostamatta toista kaikuluotainta.

Liitettävyys ja järjestelmän laajentaminen
Luotaintietojen jakaminen muiden Simrad-näyttöjen välillä käy helposti Ethernet-verkossa. S2000-sarjan kaikuluotaimia voidaan käyttää myös kiinteiden luotainmoduuleiden erillisinä näyttöinä Ethernet-liitetyissä Simrad-monitoiminäytöissä, jolloin päänäyttö voidaan vapauttaa muihin tarkoituksiin, kuten navigointiin tai tutkan käyttöön. Järjestelmään voi integroida muita laitteita NMEA 2000®- ja NMEA 0183® -liitäntöjen kautta. Tämä mahdollistaa erilaisten lisätoimintojen käyttämisen. Voit esimerkiksi merkitä karttaplotterissa reittipisteen kaikuluotaimen historianäytön avulla ja palata lupaavaan paikkaan myöhemmin.

Tuotteen vähimmäisvaatimukset

Edellyttää yhteensopivaa CHIRP-kaikuluotainta tai yksitaajuuksista kaikuanturia. Virtuaalinen liikkeen kompensointi edellyttää Simrad HS60- tai HS70-satelliittikompassia.

Tärkeimmät toiminnot

  • Integroitu 16 tuuman HD-laajakuvanäyttö
  • Kahden näytön peilaustoiminto ja HDMI-lähtö
  • Hyvä syvyysmittaus ja signaalin lähetysnopeus
  • Pystysuoran liikkeen kompensointi
  • Helppo käyttää 8 pikavalikkonäppäimen ansiosta
  • Korosta kiinnostavia kohteita mukauttamalla näkymää
  • Teline- tai tasoasennus (teline sisältyy toimitukseen)

Pakkauksen sisältö

  • Telinenupit NSS evo2:lle/Zeus2:lle/HDS gen2T:lle
  • Virtajohto, 4-nastainen
  • S2016 JA R3016 – TELINEKIINNITYSSARJA
  • AURINKOSUOJUS, S2016 JA R3016

Tekniset tiedot

Kompassin turvaetäisyys
0.65 m (25.6")
Lähtöteho
1 kW
Ethernet-portit
1 x 5 pin Yellow, 1 Mbit
Video
1 x HDMI for MO16 only
NMEA 2000 -liitäntä
1 x NMEA 2000 Micro-C port, 1 LEN
Syöttöjännite
12/24VDC (10.8 - 31.2 VDC)
Näytön tarkkuus
1366 x 768
Käyttölämpötila-alue
-15 - 55 deg C (5 - 131 deg F)
Katselukulmat
160 x 110
Takuujakso
2 years
Enimmäisvirrankulutus
20 W
Tyypillinen virrankulutus
20 W
Säilytyslämpötila-alue
-25 - 55 deg C (-13 - 131 deg F)
Suositeltu sulakekoko
3A
Paino
4 kg (8.8 lbs)
Näytön kirkkaus
400 cd/m2
Mitat, K x L x S
456 x 260 x 61 mm (19.9 x 10.2 x 2.4 in)
Taajuudet
CHIRP 28-38, 40-60, 85-145, 130-210 kHz; Broadband 28, 38, 50, 83, 200 kHz depending on connected transducer
Tuetut NMEA 0183 -lauseet
Input: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWDOutput: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
Vedenpitävyysluokitus
IPX7
Käyttöliittymä
Keypad and rotary knob
N2K PGN-numerot
NMEA 2000 PGN (receive)59392 ISO Acknowledgement59904 ISO Request60928 ISO Address Claim126208 ISO Command Group Function126992 System Time126996 Product Info127237 Heading/Track Control127245 Rudder127250 Vessel Heading127251 Rate of Turn127257 Attitude127258 Magnetic Variation127488 Engine Parameters, Rapid Update127489 Engine Parameters, Dynamic127493 Transmission Parameters, Dynamic127503 AC input status127504 AC Output Status127505 Fluid Level127506 DC Detailed Status127507 Charger Status127508 Battery Status127509 Inverter Status128259 Speed, Water referenced128267 Water Depth128275 Distance Log129025 Position, Rapid Update129026 COG & SOG, Rapid Update129029 GNSS Position Data129033 Time & Date129038 AIS Class A Position Report129039 AIS Class B Position Report129040 AIS Class B Extended Position Report129041 AIS aids to Navigation129283 Cross Track Error129284 Navigation Data129539 GNSS DOPs129540 AIS Class B Extended Position Report129794 AIS aids to Navigation129801 Cross Track Error129283 Cross Track Error129284 Navigation Data129539 GNSS DOPs129540 GNSS Sats in View129794 AIS Class A Static and Voyage Related Data129801 AIS Addressed Safety Related Message129802 AIS Safety Related Broadcast Message129808 DSC Call Information129809 AIS Class B “CS” Static Data Report, Part A129810 AIS Class B “CS” Static Data Report, Part B130074 Route and WP Service - WP List - WP Name & Position130306 Wind Data130310 Environmental Parameters130311 Environmental Parameters130312 Temperature130313 Humidity130314 Actual Pressure130576 Small Craft Status130577 Direction DataNMEA 2000 PGN (transmit)126208 ISO Command Group Function126992 System Time126996 Product Info127237 Heading/Track Control127250 Vessel Heading127258 Magnetic Variation128259 Speed, Water referenced128267 Water Depth128275 Distance Log129025 Position, Rapid Update129026 COG & SOG, Rapid Update129029 GNSS Position Data129283 Cross Track Error129284 Navigation Data129285 Route/Waypoint Data129539 GNSS DOPs129540 GNSS Sats in View130074 Route and WP Service - WP List - WP Name & Position130306 Wind Data130310 Environmental Parameters130311 Environmental Parameters130312 Temperature130577 Direction Data
Kielet
Standard Language Pack: English (US), English (UK), Danish, German, Spanish, Finnish, French, Greek, Icelandic, Italian, Dutch, Norwegian, Portuguese, Swedish
Enimmäissyvyys
Up to 3000m (9840') depending on connected transducer
